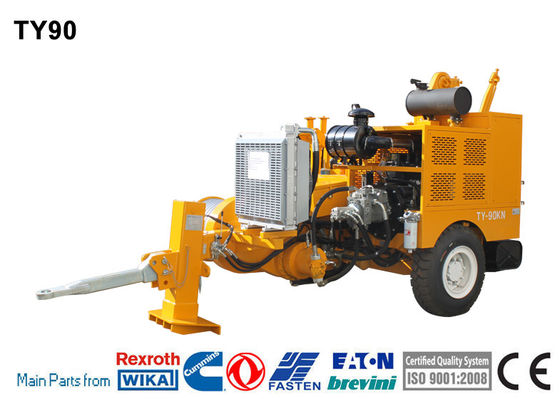

90 kN Hydraulische trekkerspanningsapparaat voor het strengen van luchtlijnen

Deze machine maakt het mogelijk om in bergachtige en heuvelachtige gebieden spanningsstrengen te maken van twee-bundelgeleiders van 500 mm2 of minder, in vlakke gebieden van twee-bundelgeleiders van 630 mm2 of minder,van een enkele geleider 720 mm2 in verschillende terreinenBovendien kan het worden gebruikt voor tractie-stringing van OPGW- of ADSS-optische kabels en 220 kV vrachttouw in verschillende terreinen.

Hydraulische transmissie

Gesloten hydraulisch circuit voor stap-minus snelheidsverschillen in beide roterende richtingen. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Diameter van het stierwiel

540 mm

Groefnummer

8

Maximaal touwdiameter

21 mm

Maximale diameter van de touwrol

1400 mm

Totaal gewicht

4680 kg

Algemene afmetingen (lengte*breedte*hoogte)

4000 × 2200 × 2100 mm

Maximale intermitterende trekkracht

90 kN

Maximale continue trek

80 kN

Versnelling bij maximale trekkracht

2.5 km/u

Maximale snelheid

5 km/u

Trek met maximale snelheid.

40 kN

Motor

Cummins

Hydraulische pomp

Duitse Rexroth

Hoofdmotor

Duitse Rexroth

Versnellingsreducer

Duitse Rexroth / Italië Bonfiglioli

motor voor het opheffen van staartbeugels

Amerikaanse Eton

Hydraulische meter

Duitse WIKA

Bedieningshandle

Duitse Rexroth

Diesel

118 kW ((158 pk)

Koelsysteem

water

Elektrisch systeem

24V

Verlichtingssysteem voor de aanhangwagen

Hydraulische touwklem voor het wisselen van de spoel

Roterende leidingtouwrol

Aanhangwagen voor het trekken bij maximale snelheid van 15 km/h

Extra schacht

Digitale snelheids- en snelheidsmeters (tegen betaling)

Hydraulische dynamo met instelpunt en automatische regeling van de maximale trekkracht

Hydraulisch koelsysteem voor olie

Regelapparatuur voor hydraulisch systeem en dieselmotor

Aan boord van de spoelwieler met automatische vlakwind, geschikt voor standaard spoelmodus 1100 en 1400

Hydraulische voorstabilisator

Aansluitpunt
