90 kN Hydraulische kabel trekker Luchtlijn stringing apparatuur

Vervaardiging van elektrische apparatuur voor het aansteken van luchtlijnen

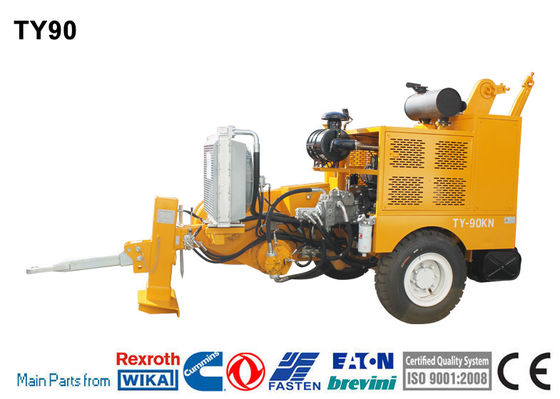

TY90 Hydraulische trekker

Deze machine maakt het mogelijk om in bergachtige en heuvelachtige gebieden spanningsstrengen te maken van twee-bundelgeleiders van 500 mm2 of minder, in vlakke gebieden van twee-bundelgeleiders van 630 mm2 of minder,van een enkele geleider 720 mm2 in verschillende terreinenBovendien kan het worden gebruikt voor tractie-stringing van OPGW- of ADSS-optische kabels en 220 kV vrachttouw in verschillende terreinen.

Kenmerken

Diameter van het stierwiel: 540 mm

Groefnummer: 8

Maximaal touwdiameter: 21 mm

Maximale diameter van de touwrol: 1400 mm

Totaal gewicht: 4680 kg

Algemene afmetingen (lengte*breedte*hoogte): 4000×2200×2100 mm

Prestaties

Maximale intermitterende trekkracht: 90 kN

Maximale continue trekkracht: 80kN

Snelheid bij maximale trekkracht: 2,5 km/u

Maximale snelheid: 5 km/h

Trek bij maximale snelheid: 40kN

Motor

Diesel: 118 kW ((158 pk)

Koelsysteem: water

Elektrisch systeem: 24V

Hoofdconfiguratie

Motor: Cummins

hydraulische pomp: Duitse Rexroth

Hoofdmotor: Duitse Rexroth

versnellingsreducer: Duitse Rexroth / Italië Bonfiglioli

Heffingsmotor met staartbeugel: American Eton

Hydraulische meter: Duitse WIKA

Operationeel handvat: Duitse Rexroth

Hydraulische transmissie

Gesloten hydraulisch circuit voor stap-minus snelheidsverschillen in beide roterende richtingen. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configuratie

Hydraulische dynamo met instelpunt en automatische regeling van de maximale trekkracht

Hydraulisch koelsysteem voor olie

Regelapparatuur voor hydraulisch systeem en dieselmotor

Aan boord van de spoelwieler met automatische vlakwind, geschikt voor standaard spoelmodus 1100 en 1400

Hydraulische voorstabilisator

Aansluitpunt
