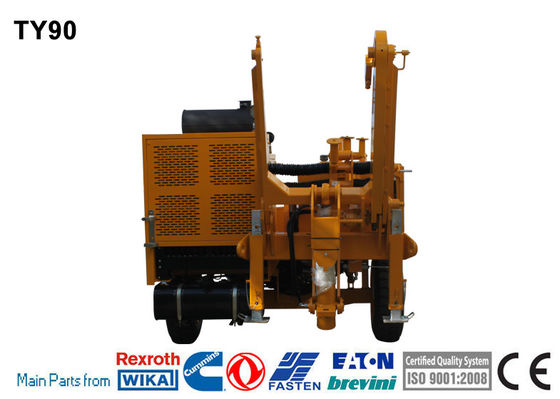

TY90 Hydraulische trekker

• Deze machine maakt het mogelijk om in bergachtige en heuvelachtige gebieden spanningsstrengen te maken van twee-bundelgeleiders van 500 mm2 of minder, in vlakke gebieden van twee-bundelgeleiders van 630 mm2 of minder,van een enkele geleider 720 mm2 in verschillende terreinen;
• Bovendien kan het worden gebruikt voor tractie-stringing van OPGW- of ADSS-optische kabels en 220 kV vrachttouw in verschillende terreinen.

Kenmerken

• Diameter van het stierwiel: 540 mm
• Groefnummer: 8
• Maximaal touwdiameter: 21 mm
• Maximale diameter van de touwrol: 1400 mm
• Totaal gewicht: 4680 kg
• Algemene afmetingen (lengte*breedte*hoogte): 4000×2200×2100 mm

Prestaties

• Maximale intermitterende trekkracht: 90 kN
• Maximale continue trekkracht: 80kN
• Snelheid bij maximale trekkracht: 2,5 km/u
• Maximale snelheid: 5 km/h
• Trek bij maximale snelheid: 40kN

Motor

• Diesel: 118 kW ((158 pk)
• Koelsysteem: water
• Elektrisch systeem: 24V

Hoofdconfiguratie

• Motor: Cummins
• Hydraulische pomp: Duitse Rexroth
• Hoofdmotor: Duitse Rexroth
• Versnellingsreductie: Duitse Rexroth / Italië Bonfiglioli
• Heffingsmotor met staartbeugel: American Eton
• Hydraulische meter: Duitse WIKA
• Operationeel handvat: Duitse Rexroth

Configuratie

• Hydraulische dynamo met instelpunt en automatische regeling van de maximale trekkracht
• Hydraulisch koelsysteem voor olie
• Regelapparatuur voor hydraulisch systeem en dieselmotor
• Aan boord van de spoelwieler met automatische vlakwind, geschikt voor standaard spoelmodus 1100 en 1400
• Hydraulische voorstabilisator
• Aansluitpunt

Aanvullende apparaten

• Verlichtingssysteem voor de aanhangwagen
• Hydraulische touwklem voor het wisselen van de spoel
• Roterende leidingtouwrol
• Aanhangwagen voor het trekken bij maximale snelheid van 15 km/h
• Extra schacht
• Digitale snelheids- en snelheidsmeters (tegen betaling)

Hydraulische transmissie

• Gesloten hydraulisch circuit voor stap-minus snelheidsverschillen in beide roterende richtingen.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
